Mibnija bħala Mogħdija tal-Proġett Faster

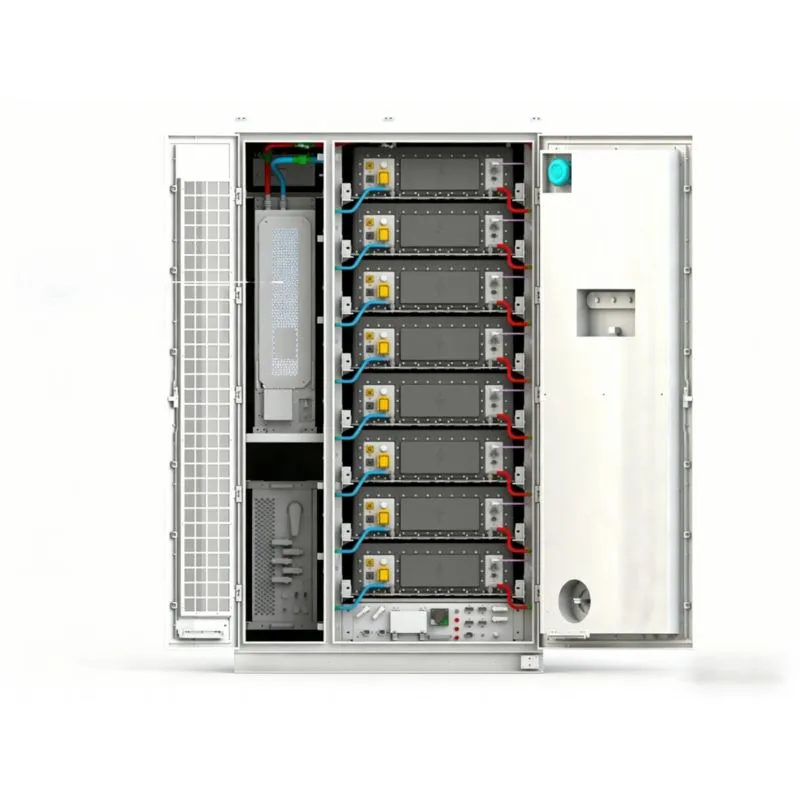

Il-Kabinett tal-Ħażna tal-Enerġija Kummerċjali All in One jgħaqqad pakketti ta 'batteriji, PCS, EMS, BMS, switchgear, ġestjoni termali, u funzjonijiet ta' sikurezza f'pjattaforma waħda integrata. Huwa maħsub għal proġetti fejn is-sempliċità tal-inġinerija, skjerament aktar mgħaġġel u koordinazzjoni aktar baxxa tal-installazzjoni huma aktar importanti minn arkitettura tas-sistema personalizzata ħafna.
Għall-kuntratturi u d-distributuri tal-EPC, dan id-disinn integrat iqassar iċ-ċikli tal-akkwist u jnaqqas ir-riskju tal-interface bejn il-fornitur tal-batterija, il-fornitur tal-inverter u l-pjattaforma tal-kontroll. Għall-utenti finali, dan ifisser inqas komponenti fuq il-post, proċess ta 'installazzjoni aktar nadif, u rotta aktar mgħaġġla mill-kunsinna sal-kummissjonar.
Speċifikazzjonijiet ewlenin
|
Parametru |
Valur |
|
Għażliet tal-Kapaċità tal-Batterija |
100 kWh/215 kWh/261 kWh |
|
PCS integrati |
50 Kw/100 kW/125 kW |
|
Kimika tal-batterija |
LiFePO4 |
|
Vultaġġ tal-Ħruġ AC |
400V/480V, 3P+N+PE |
|
Effiċjenza tas-Sistema |
Sa 89% AC-AC |
|
Modi tal-Grid |
Grid-marbut/Off-grid/Ibridu |
|
Grad ta' Protezzjoni |
IP54/IP55 |
|
Tkessiħ |
Tkessiħ bl-arja jew tkessiħ likwidu bil-konfigurazzjoni |
|
Funzjonijiet EMS |
Peak shaving, TOU shifting, prijorità PV, backup |
|
Komunikazzjoni |
Modbus RTU/TCP, CAN, Ethernet, 4G mhux obbligatorju |
|
Protezzjoni tan-Nar |
Sejbien u trażżin integrati |
|
Kapaċità Parallel |
Appoġġjati |
|
Standards |
IEC 62477, IEC 62619, CE, UN38.3 |
Użi ewlenin
Turnkey Solari-Skjerament tal-Ħażna
Minħabba li l-funzjonijiet elettriċi u ta 'kontroll ewlenin huma integrati f'kabinett wieħed, it-timijiet tal-proġett jistgħu jevitaw il-piż ta' koordinazzjoni tas-soltu ta 'batteriji tqabbil, PCS, EMS, breakers, u settings ta' komunikazzjoni minn bejjiegħa multipli.
Mogħdija ta' Aġġornament aktar Nadif għal Bini Eżistenti
Proġetti ta' retrofit spiss ikollhom spazju limitat u tolleranza limitata għal xogħlijiet elettriċi fit-tul. Pjattaforma kollha-f'-waħda tnaqqas it-tul tal-kejbil, il-modifiki tal-pannelli, u l--ħin tal-assemblaġġ fuq il-post.
O&M simplifikat
HMI unifikata u loġika ta' monitoraġġ jagħmlu l-intraċċar tal-ħsarat aktar faċli. L-operaturi jistgħu jirrevedu l-istatus tal-batterija, il-prestazzjoni tal-inverter, l-allarmi u l-istrateġija tad-dispaċċ minn interface wieħed aktar milli minn diversi sistemi indipendenti.
Xenarji ta' Applikazzjoni Tipiċi
Bini Kummerċjali bi Skedi ta' Żmien Issikkati
Ċentru tax-xiri li jippjana li jiftaħ anness ġdid jista 'ma jridx fażi twila ta' integrazzjoni tas-sistema tal-enerġija. Il-kabinett kollu-f'-wieħed jagħti lit-tim tal-EPC triq iqsar għall-enerġizzazzjoni, b'inqas punti ta' kuntatt tas-sottokuntratturi u proċess ta' kummissjonar aktar prevedibbli.
Programmi Tnedija Mqassma
Għall-integraturi li jużaw l-istess soluzzjoni ta' ħażna f'katina ta' ħwienet, fergħat, jew postijiet ta' franchise, kabinett standardizzat kollu-f'-wieħed inaqqas il-varjazzjoni tal-inġinerija bejn is-siti. Dan itejjeb it-taħriġ, il-ġestjoni tal--spare parts, u l-veloċità tat-tnedija.
Backup-Retrofits Solari Lesti
Bini ta 'uffiċini, kliniċi, skejjel, u ċentri ta' servizz spiss iridu jżidu backup tal-batterija filwaqt li jippreservaw l-iffrankar solari bi nhar. Pjattaforma kollha-f'-waħda toffri rotta prattika minħabba li l-loġika tal-iswiċċjar, il-kontroll tal-batterija, u l-funzjonijiet tal-inverter huma diġà kkoordinati ġewwa l-unità.
Noti ta' Għażla Mgħaġġla
• Agħżel kabinett kollu-f'-wieħed meta l-veloċità tal-iskjerament u l-kumplessità tal-integrazzjoni aktar baxxa huma prijoritajiet ewlenin.
• Huwa adattat b'mod speċjali għal proġetti ta 'retrofit fejn ix-xogħlijiet ċivili u l-modifiki tas-switchroom għandhom jiġu minimizzati.
• Għal mikrogrids C&I personalizzati ħafna b'sorsi ta' ġenerazzjoni multipli u loġika ta' dispaċċ speċifika għal sit-, batterija separata flimkien ma' arkitettura PCS xorta tista' tkun preferibbli.
Gwida għall-Installazzjoni
L-installazzjoni tipikament teħtieġ preparazzjoni tal-pedament, rotta tal-kejbil tal-AC u tal-komunikazzjoni, ertjar, u konferma tal-interface grid/PV. Peress li l-PCS u s-sezzjonijiet tal-kontroll huma integrati, il-wiring fuq il--post huwa aktar sempliċi milli b'sistemi maqsuma. Il-ħin tal-ikkummissjonar ħafna drabi jitnaqqas għal ġurnata tax-xogħol wara l-kontrolli elettriċi finali.
